VOLTE IN LATEROCEMENTO PREFABBRICATO BISAP


Pannelli curvi in laterocemento larghi cm 80 o cm 120 da solidarizzare in opera con cordoli di giunzione in c.a. per realizzare coperture a volta ad arco ribassato, con spinta eliminata tramite catene con tenditori. Per esigenze di normalizzazione, il campo delle curvature, compreso tra le configurazioni geometriche limite proprie di questo tipo strutturale di volta ad arco ribassato, è stato frazionato in 9 raggi di curvatura come da tabella.

Raggi Normalizzati (m)
7,25 | 8,70 | 10,5 | 12,5 | 16,0 | 19,0 | 22,0 | 26,7 | 31,0

Destinazione d’uso:
Edilizia industriale

DETTAGLI

Interasse
80 - 120 cm
Altezze Strutturali:
12 - 16,5 -20 - 24 cm
Luci max di impiego:
30,00 m

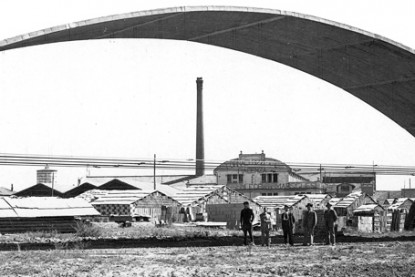

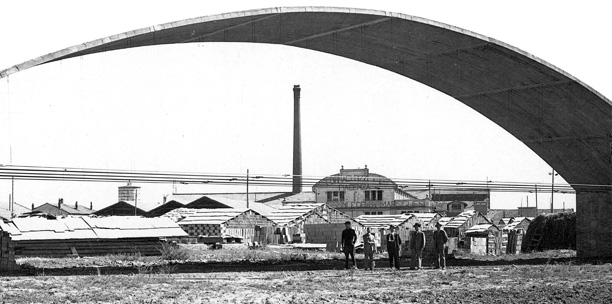

FOTOGRAFIE PRODOTTO

DETTAGLIO E VARIANTI PRODOTTO

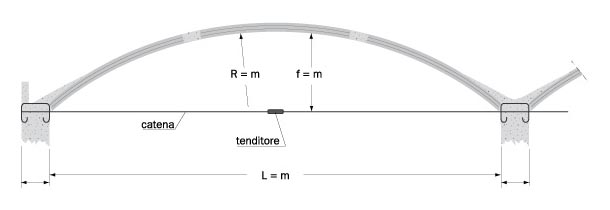

SEZIONE
